Transformatoren sind unverzichtbare Geräte für die Aufrechterhaltung einer stabilen Stromversorgung in verschiedenen Bereichen, darunter in der industriellen Produktion, im Gesundheitswesen, in Energiesystemen, in der Fertigung und im Hochschulwesen. Sie tragen die wichtige Verantwortung, elektrische Hochspannungsenergie vom Generator in für Geräte und Anlagen geeignete Spannungsniveaus umzuwandeln, was sich direkt auf die Betriebssicherheit und Energieeffizienz des Systems auswirkt.
Um den Leistungsbedarf verschiedener Lasten zu decken, müssen Transformatoren über eine entsprechende Leistungskapazität, dh Nennleistung, verfügen. Bei der Auswahl von Transformatoren sollten Unternehmen wichtige Parameter wie Spannung, Strom, Betriebsfrequenz und Umgebungstemperatur berücksichtigen, um sicherzustellen, dass die ausgewählte Ausrüstung den tatsächlichen Anwendungsbedingungen entspricht. Dieser Beitrag konzentriert sich hauptsächlich auf die Nennleistung von Transformatoren.
1. Was ist ein Transformator?
2. Was ist die Nennleistung eines Transformators?
3. Wie wird der Transformator bewertet?
4. Was bedeutet kVA?
5. Wie ermittelt man die kVA-Größe?
6. Wie ist ein Transformator dimensioniert und ausgelegt?
7. Warum Transformatorleistung in kVA?
8. Was beeinflusst die Größe und Nennleistung des Transformators?
9. Was sind Transformatorgrößenfaktoren?
10. Was sind die Standardtransformatorgrößen?
11. Was ist MVA?
12. Wie konvertiert man kVA in MVA?
13. Wie berechnet man den MVA?
14. Wie ermittelt man die Lastspannung?
15. Wie ermittelt man die Sekundärspannung?
16. Wie ermittelt man die Primärspannung?
17. Warum wird die Transformatorleistung in kVA angegeben?
18. Warum wird die Transformatorleistung in kVA statt in kW angegeben?
19. Was ist der Unterschied zwischen kVA und kV?
20. Was sind die häufigsten Fehler bei der Dimensionierung von Transformatoren und wie kann man sie vermeiden?
21. Welche Transformatorgröße benötigen Sie?
22. Wie wählt man die richtige Größe des Transformators aus?

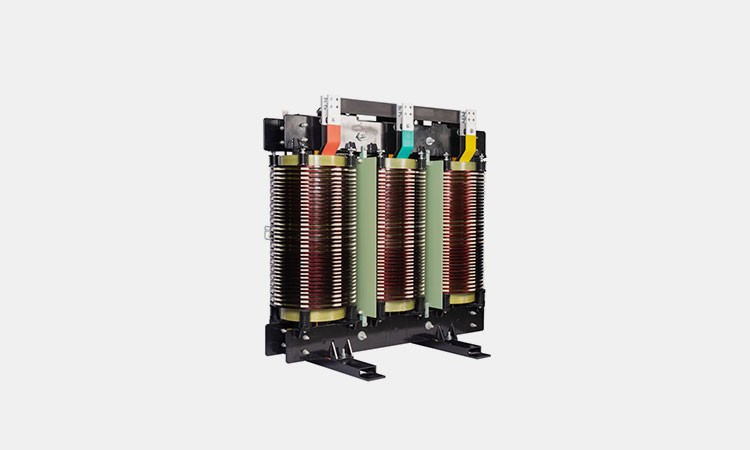

Was ist Transformer?{{0}Quelle: LTEC
Transformatorensind Schlüsselgeräte in Energiesystemen, die eine effiziente Übertragung und Verteilung elektrischer Energie ermöglichen. Ihre Hauptfunktion besteht darin, Wechselspannung (AC) zu ändern. Sie funktionieren nach dem Prinzip der elektromagnetischen Induktion und bestehen typischerweise aus Primär- und Sekundärwicklungen.
Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er im Eisenkern ein sich änderndes Magnetfeld. Dieses Magnetfeld induziert dann eine Spannung in der Sekundärwicklung, die unterschiedliche Spannungspegel erzeugt und eine konstante Netzfrequenz aufrechterhält, indem die Spannung je nach Bedarf angepasst wird.
Nennkapazität verstehen: Warum kVA?

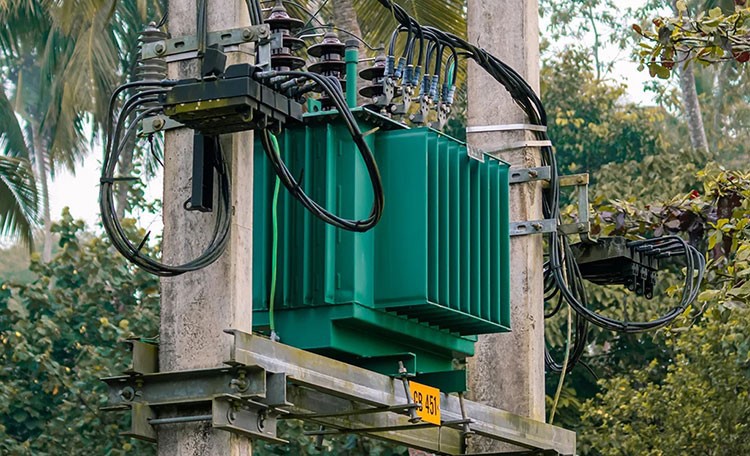

Informationen zur Nennkapazität-Quelle: eshop
Die „Nennkapazität“ oder „Nennleistung“ eines Transformators ist sein wichtigster Parameter, der im Allgemeinen in Kilovolt-Ampere (kVA) gemessen wird. Das ist nicht willkürlich; Dies liegt daran, dass die Leistungsverluste eines Transformators hauptsächlich aus Kupferverlusten und Eisenverlusten bestehen.
kVA (Scheinleistung) spiegelt umfassend die Fähigkeit des Transformators wider, der gesamten Strom- und Spannungsbelastung standzuhalten. Es bestimmt direkt die maximale Leistung, die das Gerät ohne Überhitzung sicher und stabil übertragen kann. Daher bietet die Verwendung von kVA zur Angabe der Kapazität einen einheitlichen und sicheren Messstandard für alle Benutzer.

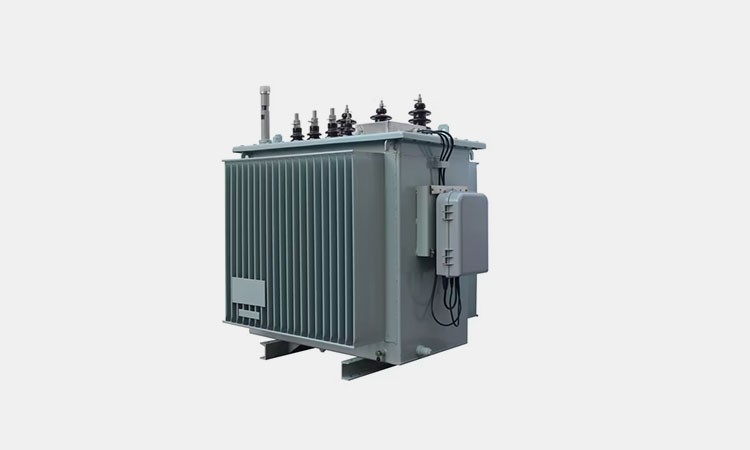

Die richtige Auswahl: Der Schlüssel zur Vermeidung von Geräteschäden
Richtige Auswahl: Der Schlüssel zur Vermeidung von Geräteschäden-Quelle: taili
In Industrie- und Gewerbeanlagen ist die Anpassung der passenden Transformatorleistung an das elektrische System von entscheidender Bedeutung. Wenn die Transformatorkapazität zu gering ist, kann er die volle Last nicht bewältigen, was leicht zu Überlastungen und Fehlfunktionen und sogar zum Durchbrennen wertvoller nachgeschalteter Geräte führen kann. Umgekehrt führt ein überdimensionierter Transformator zu einer Verschwendung von Anfangsinvestitionen und einer geringen Betriebseffizienz.
Bei den Transformatornennwerten handelt es sich um eine Reihe von Kernparametern, die die Betriebskapazität und Sicherheitsgrenzen eines Transformators definieren und für die Gewährleistung des stabilen und effizienten Betriebs des Stromsystems von entscheidender Bedeutung sind. Dabei handelt es sich nicht um einen einzelnen Indikator, sondern um ein System, das mehrere elektrische Spezifikationen umfasst und sich hauptsächlich auf die Leistungskapazität, den Spannungspegel und die Belastbarkeit konzentriert.
Die Transformatornennwerte umfassen hauptsächlich drei grundlegende, aber entscheidende Spezifikationen:

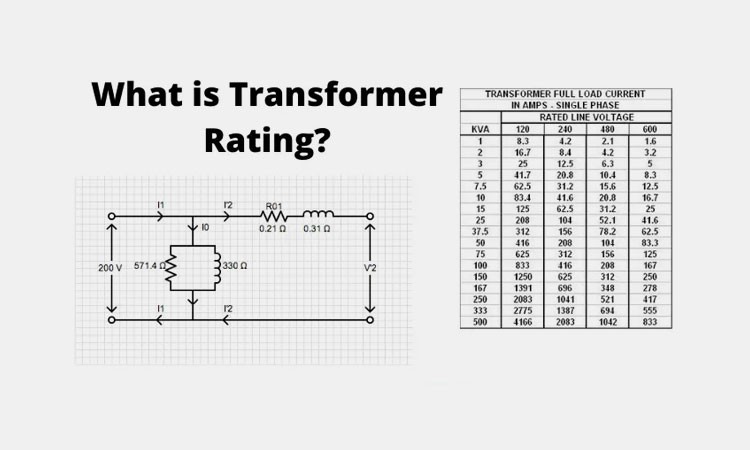

Was ist die Transformatornennleistung?{{0}Quelle: electric4u
Eingangs-/Ausgangsspannung: Dies bezieht sich auf die Quellenspannung, der die Primärwicklung des Transformators standhalten kann, und auf die Zielspannung, die von der Sekundärwicklung unter Leerlaufbedingungen ausgegeben wird. Diese beiden Parameter bestimmen die Spannungswandlungsfunktion des Transformators und sind die primäre Grundlage für die Anpassung an die Netz- und Geräteanforderungen bei der Auswahl.
Nennleistung: Dies ist der wichtigste Indikator im Bewertungssystem und wird normalerweise in Kilovolt-Ampere (kVA) gemessen. Sie gibt die maximale Scheinleistung an, die der Transformator unter bestimmten Betriebsbedingungen (z. B. innerhalb bestimmter Temperaturanstiegsgrenzen) kontinuierlich und sicher übertragen kann, und spiegelt direkt seine Obergrenze der Belastbarkeit wider.
Warum ist die Nennleistung kVA statt kW?

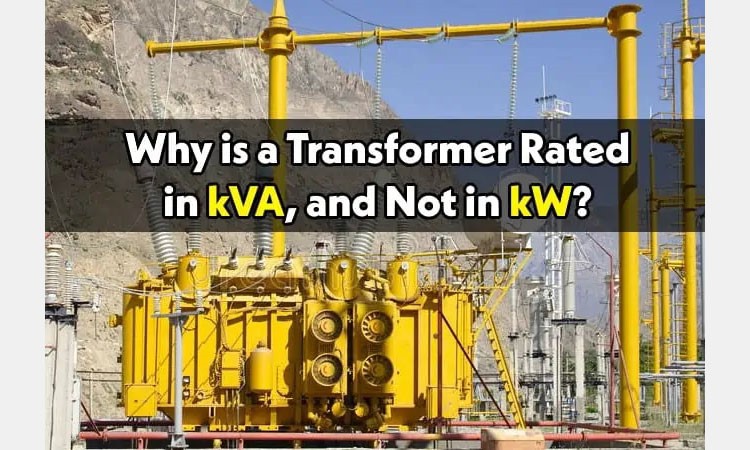

Warum wird die Nennleistung kVA statt kW-Quelle: Elektrotechnik
kVA steht für „Scheinleistung“ und umfasst die tatsächlich erbrachte „Wirkleistung“ und die zur Aufrechterhaltung des elektromagnetischen Feldes erforderliche „Blindleistung“. Transformatoren sind für die Bereitstellung der Gesamtleistung (Scheinleistung) an die Last verantwortlich, wobei ihr eigener Magnetisierungsstrom und andere Komponenten ebenfalls Verluste erzeugen.
Daher misst die Verwendung von kVA als Nenneinheit umfassend die Gesamtlast-tragfähigkeit aller Komponenten, einschließlich des Transformatorkerns und der Wicklungen, und bietet so einen einheitlichen Maßstab für einen sicheren Betrieb. Die falsche Verwendung von kW bei der Auswahl eines Transformators kann aufgrund der Vernachlässigung von Blindleistungskomponenten leicht zu Überlastung, Überhitzung oder sogar Schäden führen.
Transformatoren wird nicht willkürlich ein Nennwert zugewiesen; Die Bestimmung ihrer Kapazität ist ein systematischer Entscheidungsprozess-auf der Grundlage des tatsächlichen Anwendungsszenarios. Dieser Prozess beginnt mit einer umfassenden Bewertung der folgenden Kernelemente:

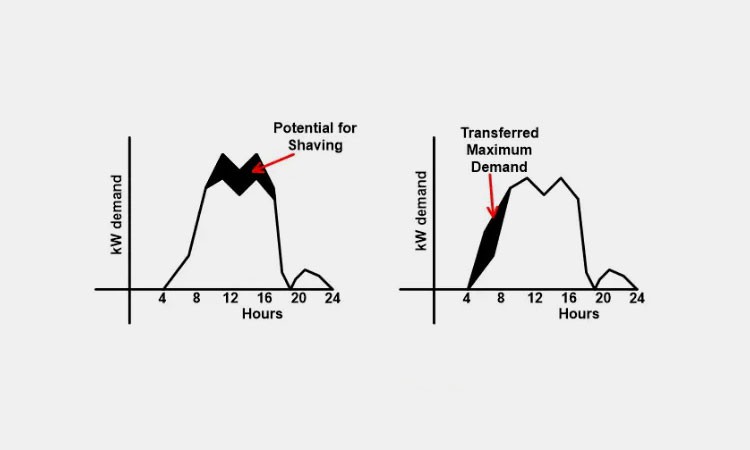

Lastbedarfsanalyse
Lastbedarfsanalyse-Quelle: electric4u
Der Gesamtstromverbrauch aller vom Transformator gespeisten Geräte muss berechnet und ein möglicher zukünftiger Erweiterungsbedarf berücksichtigt werden.
Systemspannungsanpassung

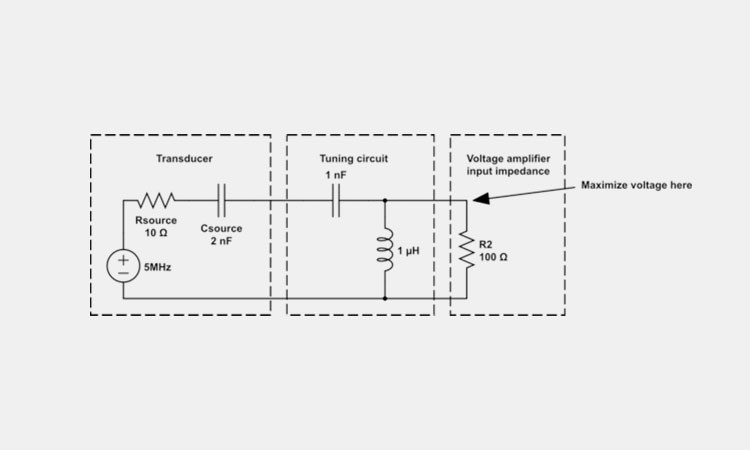

Systemspannungsanpassung-Quelle: Elektronik
Die Spannungspegel am Eingang (primär) und am Ausgang (sekundär) müssen klar definiert sein, um eine nahtlose Verbindung zwischen dem Transformator und dem Stromnetz sowie den Verbrauchergeräten sicherzustellen.
Überlegungen zum Leistungsfaktor
Überlegungen zum Leistungsfaktor-Quelle: Wikimedia
Der Leistungsfaktor des Systems wirkt sich direkt auf die effektive Ausgangskapazität des Transformators aus. Ein niedrigerer Leistungsfaktor bedeutet, dass ein Transformator mit höherer kVA-Kapazität erforderlich ist, um die gleiche tatsächliche Arbeit (kW) bereitzustellen.
Betriebseffizienz und Verluste
Unter Erfüllung der Lastanforderungen sollte der Transformator mit der höchsten Betriebseffizienz bei typischen Betriebslasten ausgewählt werden, um Energieeinsparungen und optimierte Betriebskosten zu erzielen.
Notwendige Überlastkapazität

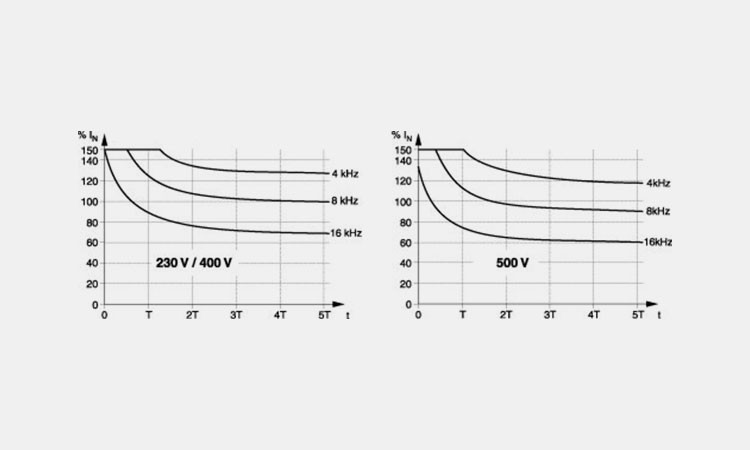

Erforderliche Überlastkapazität-Quelle: seen-eurodrive
Es ist notwendig, die Möglichkeit kurzfristiger Spitzenlasten oder stoßartiger Lasten (z. B. beim Anlaufen großer Motoren) im System vorherzusehen und entsprechende Überlastungsreserven für den Transformator vorzusehen.

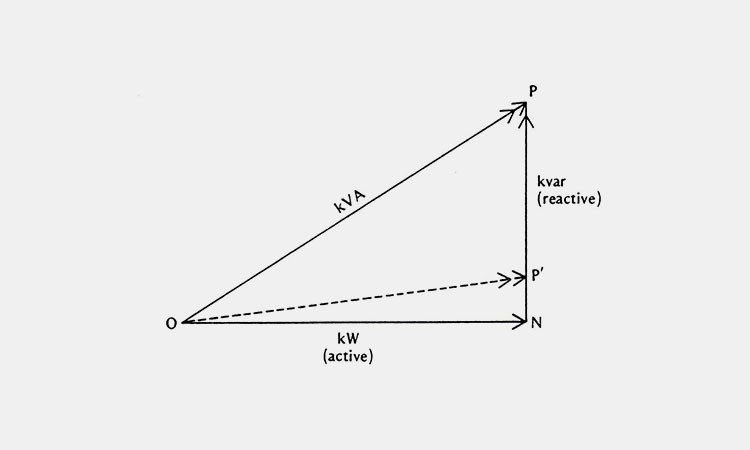

Was bedeutet kVA?{{0}Quelle: allpowersolution
kVA (Kilovolt-Ampere) ist die Standardeinheit zur Messung der „Scheinleistung“ in einem Stromnetz. Sein Wert wird durch Multiplikation der Spannung (Kilovolt, kV) und des Stroms (Ampere, A) in einem Stromkreis ermittelt. Es stellt die gesamte elektrische Last dar, die zur Aufrechterhaltung des Gerätebetriebs erforderlich ist, einschließlich der tatsächlich geleisteten Arbeit und der gespeicherten Energie.
Die Bestimmung der geeigneten kVA-Leistung des Transformators ist entscheidend für die Gewährleistung des stabilen Betriebs eines Stromnetzes.
kVA (Kilovolt-Ampere) stellt die Scheinleistung dar und ihre Berechnung basiert auf der Spannung (V) und dem Strom (A) des Systems. Für kleine Transformatoren wird üblicherweise die Einheit VA (Volt-Ampere) verwendet; 1 kVA entspricht 1000 VA.
Kernberechnungsmethode
Kernberechnungsmethode-Quelle: googleusercontent
Der Kern der kVA-Berechnung besteht darin, die Spannungs- und Stromwerte des Systems zu ermitteln, die normalerweise im elektrischen Schaltplan zu finden sind. Die konkrete Formel variiert je nach Art des Stromversorgungssystems:
- Einphasige Systemberechnung
In einem einphasigen Stromkreis ist die Berechnung relativ einfach. Multiplizieren Sie die Betriebsspannung (V) mit dem Laststrom (A) und dividieren Sie dann durch 1000, um den kVA-Wert zu erhalten.
Formel: kVA=(V *A) / 1000
- Drei-Systemberechnung
Die Berechnung eines Dreiphasensystems erfordert die Einführung einer Konstante 1,732 (√3), um die Auswirkungen der Dreiphasenphasendifferenz auszugleichen.
Formel: kVA=(V *A *1,732) / 1000
Wichtige Überlegungen und Sonderfälle
Einfache Berechnungen allein reichen nicht aus; Zur Bestimmung der endgültigen Kapazität müssen folgende praktische Faktoren berücksichtigt werden:
- Startschock
Geräte wie Motoren erzeugen beim Anlauf Momentanströme, die weit über ihren Nennwerten liegen. Daher muss ein Startfaktor (in der Regel 1,25 oder 125 %) eingeführt werden. Multiplizieren Sie den berechneten kVA-Wert mit diesem Faktor, um eine ausreichende Pufferkapazität für den Transformator zu gewährleisten.
- Lasttyp
Verschiedene Gerätetypen (z. B. medizinische Bildgebungsgeräte, große Motoren) haben deutlich unterschiedliche Anforderungen an die Stromversorgung. Für besondere Belastungen wird empfohlen, einen professionellen Transformatorlieferanten zu konsultieren.
- Leistungsfaktor und Einheitenumrechnung
Wenn die Lastleistung (kW) bekannt ist, muss sie mithilfe des Leistungsfaktors (PF, normalerweise mit 0,8 angenommen) in kVA umgerechnet werden.
Umrechnungsformel: kVA=kW / PF
Beispielsweise benötigt ein 7,5-kW-Gerät etwa 9,375 kVA Transformatorleistung.
Auswahlstrategien und praktische Tools
- Aufrunden
Der berechnete kVA-Wert entspricht in der Regel nicht der Standardtransformatorleistung. Bei der Auswahl eines Transformators sollte das „Aufrundungs“-Prinzip befolgt werden und ein Standardmodell mit einer Nennkapazität gewählt werden, die etwas über dem berechneten Wert liegt (z. B. 10 kVA, 15 kVA usw.), um zu vermeiden, dass der Transformator über längere Zeiträume unter Volllast läuft.
- Umgekehrte Berechnung von Ampere
Wenn die kVA-Leistung und die Spannung des Transformators bekannt sind, kann sein maximaler sicherer Ausgangsstrom auch umgekehrt berechnet werden, um zu überprüfen, ob er die Lastanforderungen erfüllt.
Die Auswahl und Bemessung von Transformatoren ist ein systematischer Entscheidungsprozess,-der auf den tatsächlichen Anforderungen des Stromsystems basiert und sich in erster Linie auf die folgenden Kerndimensionen stützt:
Wichtige Auswahlkriterien
- Lastbedarfsanalyse

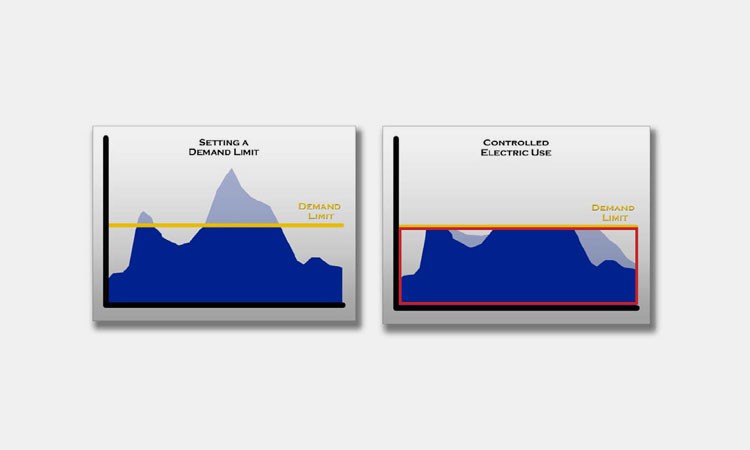

Lastbedarfsanalyse-Quelle: Energysentry
Die Hauptaufgabe besteht darin, die Gesamtleistung aller elektrischen Geräte genau zu berechnen und den potenziellen zukünftigen Erweiterungsbedarf vorherzusagen, um sicherzustellen, dass die Transformatorkapazität den langfristigen Betriebsanforderungen gerecht wird.
- Systemspannungsanpassung
Es ist unbedingt sicherzustellen, dass die Nennspannungen der Primär- und Sekundärseite des Transformators vollständig mit den Spannungsniveaus des Stromnetzes und der Empfangsgeräte kompatibel sind.
- Berücksichtigung des Leistungsfaktors
Ein niedrigerer Systemleistungsfaktor führt zu einem erhöhten Gesamtstrom; Daher muss für die gleiche Wirkleistung ein Transformator mit einer größeren kVA-Leistung ausgewählt werden.
- Effizienz und Überlastfähigkeit

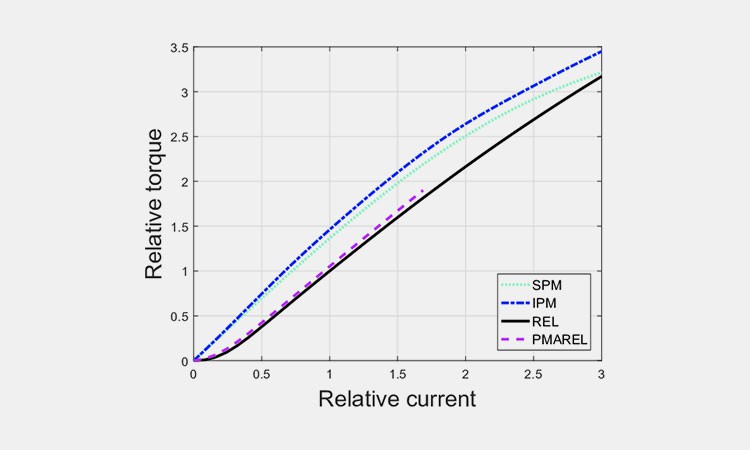

Effizienz und Überlastkapazität-Quelle: Researchgate
Hocheffiziente Transformatoren reduzieren Betriebsverluste, sind jedoch teurer. Gleichzeitig muss der Transformator kurzzeitigen Spitzenlasten standhalten und seine Überlastauslegung muss den Anforderungen potenzieller Impulslasten im System gerecht werden.
- Bewertungsermittlung
Nach Berücksichtigung der oben genannten Faktoren wird letztendlich eine Standard-Nennkapazität in kVA (Kilovolt-Ampere) ermittelt. Dieser Wert gibt die maximale Scheinleistung an, die der Transformator im Dauerbetrieb tragen kann, ohne die zulässigen Grenzwerte des Isolationsmaterials zu überschreiten.
Kurz gesagt, die Nennleistung in kVA ist die Leistungsgrenze für den sicheren Betrieb eines Transformators und eine quantitative Darstellung der Lastanforderungen und Geräteherstellungsstandards.
Transformatoren sind Kerngeräte in Energiesystemen und ihre Kapazitätsbewertungsmethoden basieren auf fundierten technischen Prinzipien.
Im Gegensatz zur üblicherweise verwendeten Einheit „Kilowatt“ zur Messung der tatsächlich geleisteten Arbeit verwenden Transformatoren einheitlich „Kilovolt-Ampere“ (kVA) als Nenneinheit.
Die Hauptgründe sind folgende:
Hauptgrund: Die Kapazitätsbewertung muss unabhängig von den Lasteigenschaften sein
Hauptgrund-Quelle: electric4u
Als Energieübertragungsgerät muss ein Transformator in der Lage sein, verschiedene Arten nachgeschalteter elektrischer Lasten zu bewältigen. Diese Lasten können sehr unterschiedliche Leistungsfaktoren haben; einige sind ohmsch, andere induktiv oder kapazitiv.
„Kilogramm“ stellt nur die tatsächlich erbrachte Wirkleistung dar und spiegelt nicht die Blindleistung wider, die beim Aufbau des Magnetfelds verbraucht wird.
Bei einer Nennleistung in Kilowatt kann ein Transformator Lasten mit hohem Leistungsfaktor problemlos bewältigen, bei Anschluss an Lasten mit niedrigem Leistungsfaktor kann es jedoch aufgrund des erhöhten Gesamtstroms zu einer Überlastung kommen. kVA (Scheinleistung) hingegen umfasst sowohl aktive als auch reaktive Komponenten vollständig und bietet einen einheitlichen und sicheren Kapazitätsmaßstab für alle möglichen Lastbedingungen, wodurch die Vielseitigkeit und Zuverlässigkeit von Transformatoranwendungen gewährleistet wird.
Interner Mechanismus: Verluste werden durch Spannung und Strom bestimmt und sind unabhängig vom Leistungsfaktor
Interner Mechanismus-Quelle: vietnamtransformer
Transformatoren erzeugen im Betrieb hauptsächlich zwei Arten von Verlusten: Eisenverluste (bezogen auf den Magnetkern, bestimmt durch die Spannung) und Kupferverluste (bezogen auf die Wicklungen, bestimmt durch den Strom). Diese beiden Arten von Verlusten werden gemeinsam in Wärme umgewandelt und bestimmen die Temperaturanstiegsgrenze des Transformators.
Der entscheidende Punkt ist, dass die Größe dieser internen Verluste nur von der Spannung an den Anschlüssen und dem durch sie fließenden Strom abhängt und keinen direkten Zusammenhang mit dem Leistungsfaktor der Last (dh dem Phasenwinkel zwischen Spannung und Strom) hat. kVA ist genau das Produkt aus Spannung und Strom.
Daher kann die Verwendung zur Kalibrierung der Kapazität direkt und genau die Erwärmungsgrenze des Transformators widerspiegeln und so seine maximale sichere Betriebsgrenze bestimmen.
Auswahlpraxis: So wählen Sie basierend auf kVA aus
Auswahlpraxis: So wählen Sie basierend auf kVA aus-Quelle: ikrorwxhipomlp5m
Nachdem Benutzer das Prinzip verstanden haben, müssen sie bei der tatsächlichen Auswahl den kVA-Wert des Transformators basierend auf dem Gesamtscheinleistungsbedarf ihres Systems bestimmen.
Grundlegende Berechnung: Für ein dreiphasiges System beträgt die erforderliche kVA ≈ (Lastspannung V * Laststrom A *1,732) / 1000.
Aufrunden: Der berechnete kVA-Wert ist in der Regel keine Standardangabe. Es sollte ein Standardtransformator mit einer Nennkapazität ausgewählt werden, die geringfügig über dem berechneten Wert liegt, um einen Sicherheitsspielraum für einen möglichen zukünftigen Lastanstieg zu schaffen.
Die Bestimmung der Transformatorgröße und -leistung hängt in erster Linie vom synergistischen Effekt der folgenden Schlüsselparameter ab:
Leistungskapazität (kVA/MVA)

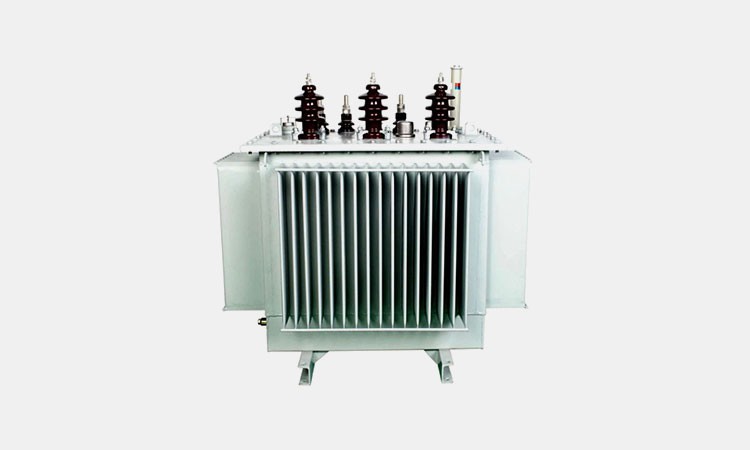

Leistungskapazität (kVA/MVA){{0}Quelle: scotech-electrical
Dies ist der entscheidende Faktor, der die physikalische Größe des Transformators bestimmt. Je größer die zu übertragende Scheinleistung ist, desto größer müssen die Kernquerschnittsfläche und die Wicklungsleiterspezifikationen sein, was direkt zu einer Vergrößerung der Gerätegröße und des Gerätegewichts führt.
Spannung und Stromstärke
Die Höhe der Betriebsspannung bestimmt die Auslegungsanforderungen des Isolationssystems; Höhere Spannungen erhöhen den Isolationsabstand und die strukturelle Komplexität. Gleichzeitig beeinflusst der Nennstrom direkt die Querschnittsfläche der Wicklungsleiter und die Konfiguration des Kühlsystems.
Anforderungen an Betriebsumgebung und Effizienz
Die Betriebsfrequenz (z. B. 50 Hz/60 Hz) beeinflusst die Auswahl der Kernmaterialien und das Design des Magnetkreises. Darüber hinaus schränken die Temperaturanstiegsgrenzen und Wärmeableitungsanforderungen des Transformators direkt seine Leistungsdichte ein.-Transformatoren mit höheren Wärmeableitungsanforderungen erfordern bei gleicher Kapazität oft eine größere Oberfläche oder ein robusteres Kühldesign.
Diese Parameter bilden zusammen eine vollständige technische Grenze, die letztendlich die physikalischen Abmessungen des Transformators und die verschiedenen auf seinem Typenschild angegebenen Nennwerte definiert.

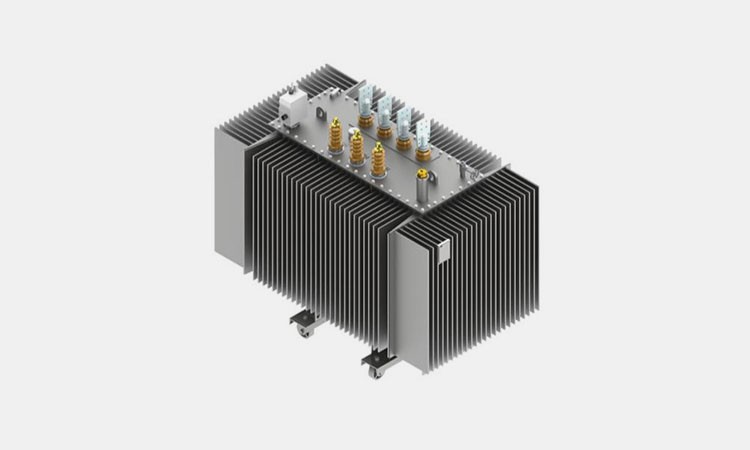

Was sind Transformatorgrößenfaktoren?{{0}Quelle: metapowersolutions
Bei der Auswahl eines Transformators für ein Stromsystem müssen die folgenden Kernfaktoren umfassend bewertet werden, um seinen sicheren, effizienten und langfristigen Betrieb zu gewährleisten:

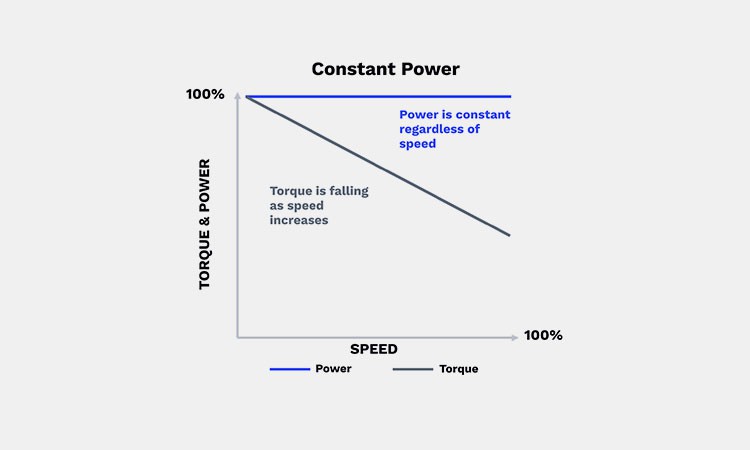

Ladeeigenschaften
Ladeeigenschaften-Quelle: dalroad
Berechnen Sie die aktuelle Gesamtlastkapazität genau und schätzen Sie den zukünftigen Erweiterungsbedarf ein, um eine angemessene Leistungsreserve für den Transformator zu reservieren.
Systemparameter
Stellen Sie sicher, dass die Nennspannung, die Frequenz und andere Parameter des Transformators vollständig mit dem Stromnetz und den Verbrauchergeräten übereinstimmen.
Betriebsumgebung
Bewerten Sie die Belüftungsbedingungen und die Umgebungstemperatur des Installationsorts, da diese Faktoren direkten Einfluss auf die Wärmeableitungskapazität und die Nennleistung des Transformators haben.
Lasttyp
Analysieren Sie, ob die Last kontinuierlich und stabil arbeitet oder intermittierenden Überspannungen ausgesetzt ist, da dies die erforderliche Überlastkapazität des Transformators bestimmt.
Was sind die Standardtransformatorgrößen-Quelle: elscotransformers
Um den Auswahlprozess zu vereinfachen und die Gerätekompatibilität sicherzustellen, hat die Transformatorenindustrie standardisierte Kapazitätsreihen entwickelt. Diese vordefinierten kVA-Werte (z. B. 3, 6, 9, 15, 30, 37,5, 45, 75, 112,5, 150, 225, 300, 500, 750, 1000 usw.) decken ein breites Spektrum von Anwendungen ab, von leichten gewerblichen bis hin zu schweren industriellen Anwendungen.
Der Auswahlprozess folgt dem „Aufrundungs“-Prinzip: Wenn der berechnete Bedarf zwischen zwei Standardkapazitäten liegt, sollte das Standardmodell ausgewählt werden, das dem theoretischen Wert am nächsten kommt und größer als dieser ist.
Beispielsweise erfordert eine 52,5-kVA-Last einen 75-kVA-Transformator. Diese Auswahlmethode gewährleistet einen sicheren Lastbetrieb und behält gleichzeitig die sofortige Nutzbarkeit und Austauschbarkeit des Systems bei. Für extreme und spezielle Anforderungen, die über das Standardprogramm hinausgehen, können individuelle Lösungen gesucht werden.

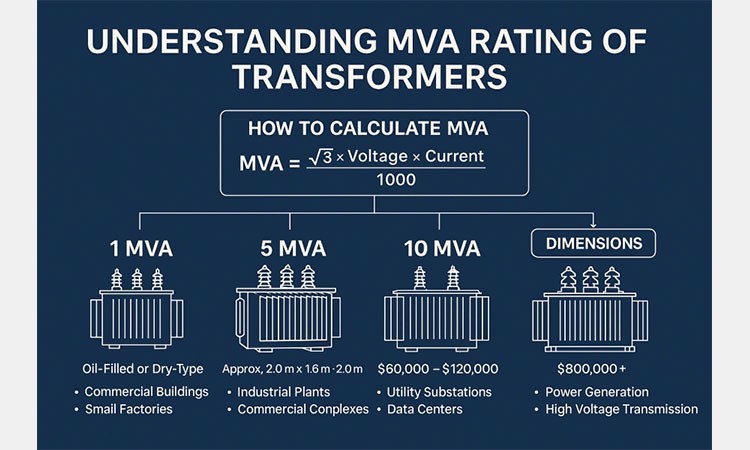

Was ist MVA?{{0}Quelle: evernewtransformer
MVA ist eine Maßeinheit für die Kapazität eines Energiesystems; 1 MVA entspricht 1.000 kVA. Ähnlich wie kVA stellt MVA die Scheinleistung dar, die das Produkt aus Systemspannung und -strom ist.
Diese Einheit wird hauptsächlich zur Angabe der Leistungskapazität großer Kraftgeräte verwendet. Wenn die Nennwerte von Geräten wie Transformatoren und Generatoren den kVA-Bereich überschreiten, wird üblicherweise MVA als Maßeinheit verwendet und ist häufig in Kraftwerken, Übertragungs- und Verteilungssystemen und großen Industrieprojekten zu finden.

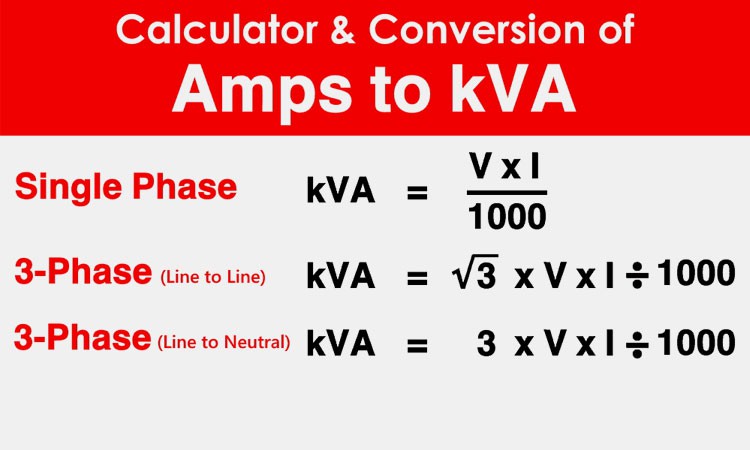

So konvertieren Sie kVA in MVA-Quelle: Electricaltechnology
Die Umrechnung zwischen kVA (Kilovolt-Ampere) und MVA (Megavolt-Ampere) basiert auf einem einheitenbasierten System: 1 MVA=1.000 kVA.
Um kVA in MVA umzurechnen, dividieren Sie daher einfach den kVA-Wert durch 1000. Beispielsweise entsprechen 3.750 kVA 3,75 MVA. In praktischen Anwendungen kann das Ergebnis auf die nächste Ziffer gerundet werden, um die erforderliche Präzision sicherzustellen.
So berechnen Sie den MVA-Quelle: electengmaterials
Um die MVA-Kapazität (Megavolt-Ampere) eines dreiphasigen Transformators zu berechnen, verwenden Sie zunächst die kVA-Formel: Multiplizieren Sie die Netzspannung (V) und den Netzstrom (A) mit einem Koeffizienten von 1,732 und dividieren Sie dann durch 1000, um den kVA-Wert zu erhalten. Teilen Sie dann das Ergebnis durch 1000, um es in MVA umzuwandeln.
Wenn die berechnete Leistung eines Transformators beispielsweise 12,99 kVA beträgt, beträgt seine MVA-Leistung 0,01299 MVA. In praktischen Anwendungen, wenn der Kapazitätswert klein ist, wird zur Vereinfachung der Aussage normalerweise immer noch kVA als Nenneinheit verwendet.

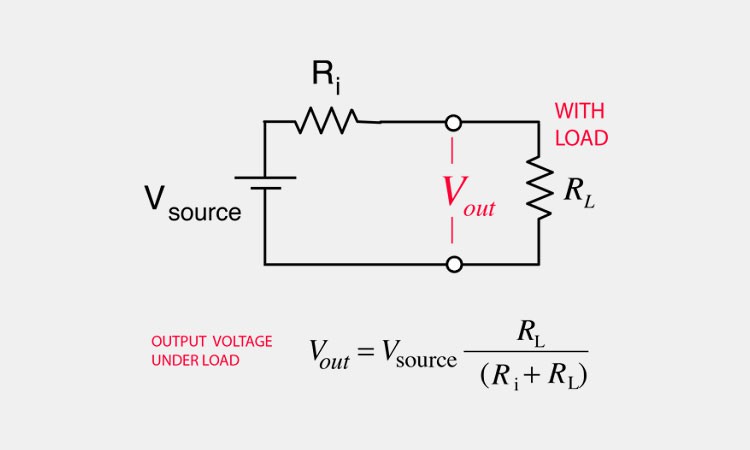

So ermitteln Sie die Lastspannung-Quelle: googleusercontent
Die Bestimmung der Lastspannung ist ein grundlegender Schritt bei der Transformatorauswahl und dem Schaltungsdesign und wird hauptsächlich durch zwei Methoden erreicht:
Direkte Konsultation von Designdokumenten
Der direkteste Weg besteht darin, den Schaltplan des elektrischen Systems oder das Typenschild des Geräts zu überprüfen, aus dem der normale Betriebsspannungswert der Last deutlich hervorgeht.
Berechnen mit bekannten Parametern
Wenn die Nennleistung (kVA) und der Laststrom (A) des Transformators bekannt sind, kann die Spannung mithilfe der Leistungsformel rückwärts berechnet werden. Die Ableitungsformel für ein Einphasensystem- lautet:
Spannung (V)=kVA * 1000 / Strom (A)
Wenn beispielsweise ein 75-kVA-Transformator eine Last mit 312,5 Ampere mit Strom versorgt, wird seine Lastspannung wie folgt berechnet: 75 * 1000 / 312.5=240 Volt. Diese Methode eignet sich besonders für Systemverifizierungs- oder Schemaentwurfsphasen.

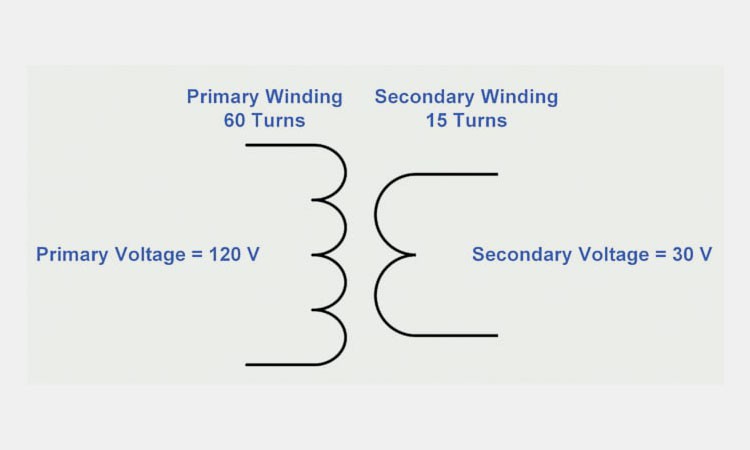

So ermitteln Sie die Sekundärspannung-Quelle: eepower
Die Ausgangsspannung der Sekundärwicklung eines Transformators wird nicht willkürlich festgelegt, sondern durch seine grundlegenden elektromagnetischen Beziehungen bestimmt. Das Grundprinzip besteht darin, dass das Spannungsverhältnis zwischen Primär- und Sekundärwicklung ihrem Windungsverhältnis entspricht.
Die spezifische Berechnungsformel lautet: V2=V1 * (N2 / N1). Dabei repräsentieren V1 und N1 die Spannung und Windungszahl der Primärwicklung und V2 und N2 die Spannung und Windungszahl der Sekundärwicklung.
Beispielsweise hat ein Transformator mit einer Primärwicklung mit 300 Windungen und einer Eingangsspannung von 10 Volt eine Ausgangsspannung von 10 Volt, wenn die Sekundärwicklung 150 Windungen hat.
Die Ausgangsspannung beträgt dann: 10 Volt * (150 / 300)=5 Volt. Durch Anpassen des Windungsverhältnisses kann die gewünschte Sekundärspannung erreicht werden.

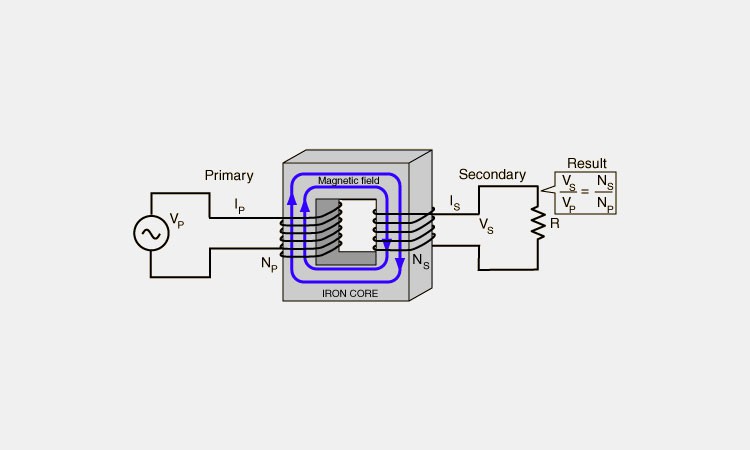

So ermitteln Sie die Primärspannung-Quelle: Elektronik
Die Primärspannung eines Transformators kann durch Rückwärtsrechnung aus bekannten elektrischen Sekundärparametern auf der Grundlage des Energieerhaltungsprinzips bestimmt werden. Der Kernzusammenhang besteht darin, dass Spannung und Strom in der Primär- und Sekundärwicklung umgekehrt proportional sind.
Die spezifische Berechnungsformel lautet: Primärspannung (V₁)=Sekundärspannung (V₂) *(Sekundärstrom (I₂) / Primärstrom (I₁)).
Wenn beispielsweise der gemessene Sekundärstrom 4 A und die Spannung 10 V beträgt und der Primärstrom bekanntermaßen 6 A beträgt, ergibt das Einsetzen dieser Werte in die Formel: 10 V * (4 A / 6 A) ≈ 6,667 V, was die erforderliche Betriebsspannung auf der Primärseite ergibt. Diese Methode bietet ein praktisches Werkzeug für den Systementwurf und die Fehlerdiagnose.
Die Verwendung von kVA als Nenneinheit für Transformatoren wird sowohl durch deren physikalische Eigenschaften als auch durch technische Anforderungen bestimmt, hauptsächlich aus folgenden Gründen:
Spiegelt die tatsächliche Belastbarkeit der Ausrüstung wider
kVA stellt die Scheinleistung dar, die das Produkt aus Spannung und Strom ist. Als Energieübertragungsgerät müssen die Wicklungen und der Kern eines Transformators der kombinierten Belastung aus Gesamtstrom und Spannung standhalten, unabhängig von der tatsächlich von der Last verbrauchten Wirkleistung. Die Verwendung von kVA spiegelt diese physikalische Grenze direkt wider.
Gewährleistung von Universalität und Sicherheit
Unterschiedliche Lasten haben unterschiedliche Leistungsfaktoren. Wenn kW-Nennwerte verwendet werden, kann derselbe Transformator aufgrund des erhöhten Stroms überlastet werden, wenn er an eine Last mit niedrigem {{1}Leistungsfaktor- angeschlossen wird. Die kVA-Bewertung bietet einen einheitlichen Leistungsmaßstab für alle Arten von Lasten und gewährleistet grundsätzlich den sicheren Betrieb der Ausrüstung unter verschiedenen Bedingungen.
Passende Systemdesignanforderungen
Die Planung und Schutzeinstellungen des Energiesystems basieren auf Spannungs- und Stromparametern. Durch die Verwendung von kVA, einer vom Leistungsfaktor unabhängigen Einheit, können Ingenieure die Systemkapazitätsanpassung, Kurzschlussberechnungen und Schutzkoordinierung direkt durchführen und so den Entwurfsprozess vereinfachen.
Diese Kalibrierungsmethode stellt sicher, dass der Transformator unterschiedliche Leistungsanforderungen erfüllen kann und dabei immer innerhalb seines sicheren Betriebsbereichs bleibt.
Warum wird die Transformatorleistung in kVA statt in kW angegeben-Quelle: theengineeringmindset
Transformatoren verwenden kVA (Kilovolt-Ampere) anstelle von kW (Kilowatt) als Leistungseinheit, eine Entscheidung, die gemeinsam von ihren physikalischen Eigenschaften und technischen Anwendungsanforderungen bestimmt wird. Die Hauptgründe sind folgende:
Die wesentlichen Anforderungen der Kapazitätsrepräsentation:
kVA stellt die Scheinleistung dar, das Produkt aus Systemspannung und Strom. Als Energieübertragungsausrüstung müssen der Kern und die Wicklungen eines Transformators der gesamten elektromagnetischen Belastung unter der kombinierten Wirkung von Spannung und Strom standhalten. Die Verwendung von kVA spiegelt diese physikalische Grenze direkt wider und gewährleistet einen sicheren Betrieb innerhalb der Auslegungskapazität.
Unabhängigkeit vom Leistungsfaktor
kW steht für Wirkleistung, die tatsächlich für die Arbeit aufgewendete Energie. Der Leistungsfaktor (der die Energieumwandlungseffizienz widerspiegelt) der Lasten variiert jedoch stark. Bei einer Nennleistung in kW wird derselbe Transformator, der an eine Last mit niedrigem -Leistungsfaktor- angeschlossen ist, aufgrund des erhöhten Gesamtstroms überlastet. Die kVA-Nennleistung ist frei von den Einschränkungen des Leistungsfaktors und bietet einen einheitlichen und sicheren Leistungsmaßstab für alle Arten von Lasten.
Praktikabilität im technischen Design
Die Planung des Stromversorgungssystems, die Schutzkonfiguration und die Geräteauswahl basieren alle auf Spannungs- und Stromparametern. Durch die Verwendung von kVA, einer vom Leistungsfaktor unabhängigen Einheit, können Ingenieure die Systemkapazitätsanpassung und Kurzschlussberechnungen direkt durchführen, was den Entwurfsprozess erheblich vereinfacht und die Zuverlässigkeit der Lösung verbessert.
Diese Kalibrierungsmethode stellt sicher, dass Transformatoren unter verschiedenen Lastbedingungen stabil arbeiten können, was für den sicheren und effizienten Betrieb von Energiesystemen von grundlegender Bedeutung ist.
Was ist der Unterschied zwischen kVA und kV-Quelle: media
kVA (Kilovolt-Ampere) und kV (Kilovolt) sind zwei völlig unterschiedliche physikalische Größen in einem Energiesystem.
kV (Spannung):Misst die Potentialdifferenz, also den „Druck“, der den Stromfluss antreibt; es ist ein Zustandsparameter einer Schaltung.
kVA (Scheinleistung):Misst die Leistungskapazität eines Geräts; Es ist das Produkt aus Spannung und Strom und stellt die gesamte elektrische Belastbarkeit dar, die ein Transformator oder Generator bereitstellen kann.
Kurz gesagt stellt kV die „Intensität“ der Elektrizität dar, während kVA die „Gesamtmenge“ der Elektrizität darstellt; die beiden sollten nicht verwechselt werden.

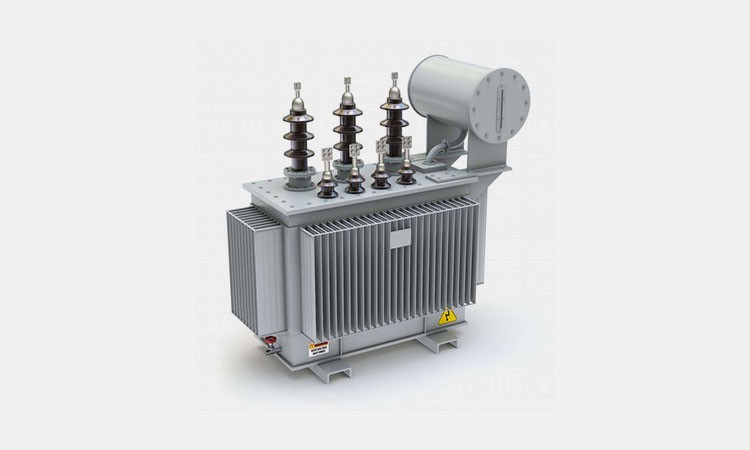

Häufige Fehler bei der Dimensionierung von Transformatoren und wie man sie vermeidet-Quelle: gz-supplys
Eine falsche Auswahl des Transformators kann leicht zu Überlastung und vorzeitigen Ausfällen führen. Die größten Fallstricke sind dreierlei Art: Unterschätzung der Belastbarkeit, Ignorieren zukünftiger Erweiterungsanforderungen und Vernachlässigung der Auswirkungen der Installationsumgebung auf die Wärmeableitung.
Zu den Minderungsstrategien gehören: genaue Berechnung der aktuellen und erwarteten Belastungen und Berücksichtigung von Spielräumen, Auswahl des geeigneten Modells auf der Grundlage der Belüftungs- und Temperaturanstiegsbedingungen am Standort sowie die Entwicklung eines regelmäßigen Inspektionsplans. Durch eine systematische Planung können die Zuverlässigkeit und Lebensdauer des Transformators deutlich verbessert werden.

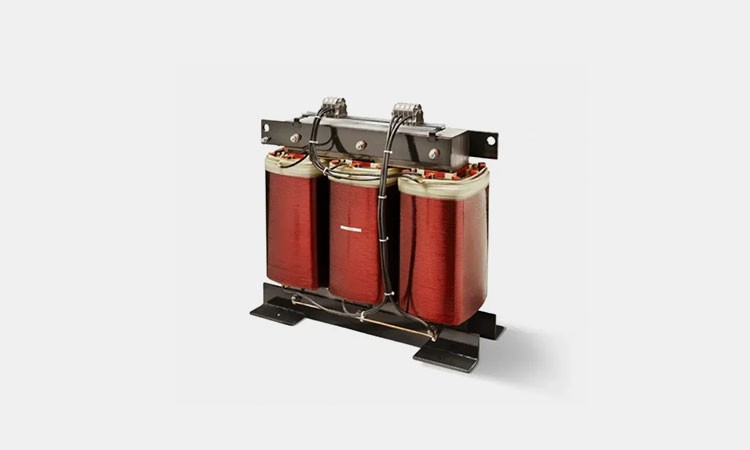

Welche Größe des Transformators benötigen Sie-Quelle: linkwellelectrics
Die Auswahl der geeigneten Transformatorleistung erfordert eine systematische Bewertung mit den folgenden Kernschritten:
Berechnen Sie den Lastbedarf genau
Berechnen Sie den gesamten Nennstrom aller elektrischen Geräte unter Berücksichtigung ihrer Einschaltdauer und Gleichzeitigkeitsfaktoren. Dies bildet die Grundlage für Lastberechnungen.
Bestätigen Sie die Anpassung der Systemspannung
Stellen Sie sicher, dass die Nennspannung der Primär- und Sekundärseite des Transformators vollständig mit den Spannungsniveaus des Stromnetzes und der elektrischen Ausrüstung übereinstimmt.
Sorgen Sie für Sicherheit und zukünftige Wachstumsmargen
Die Auswahl sollte nach dem „Upward-Matching“-Prinzip erfolgen. Wenn Sie beispielsweise eine Last von 90 kVA berechnen, sollte ein 100-kVA-Standardtransformator anstelle eines 75-kVA-Transformators gewählt werden. Dies verhindert eine Alterung der Isolierung aufgrund von Überlastung und bietet außerdem einen Sicherheitsspielraum für zukünftige Laststeigerungen.
Die richtige Auswahl ist eine entscheidende Voraussetzung, um den langfristig stabilen Betrieb des Transformators zu gewährleisten und unerwartete Stromausfälle zu vermeiden.
So wählen Sie die richtige Transformatorgröße aus-Quelle: Tameson
Hier sind einige Aspekte, die Sie berücksichtigen sollten:
Schritt 1: Grundlegende Anforderungen definieren
Bestätigen Sie zunächst die erforderliche Ausgangsspannung und Betriebsfrequenz (normalerweise 50 Hz in China) und schätzen Sie den Gesamtlaststrom. Dies sind die Grundlagen für die Auswahl eines Transformators.
Schritt 2: Kapazität rational planen
Bestimmen Sie den erforderlichen VA- oder kVA-Wert anhand der Gesamtleistung der Anlage. Es wird empfohlen, ein Modell zu wählen, das etwas größer als der berechnete Wert ist und einen Spielraum von etwa 20 % lässt. Dies ermöglicht zukünftige Erweiterungen und gewährleistet einen reibungslosen Betrieb des Transformators.
Schritt 3: Achten Sie auf die Installationsdetails
Beachten Sie die Größenbeschränkungen und die Tragfähigkeit des Installationsorts, um sicherzustellen, dass der Transformator sicher installiert werden kann. Berücksichtigen Sie auch die Temperatur und Luftfeuchtigkeit der Betriebsumgebung und wählen Sie eine geeignete Schutzstufe.
Schritt 4: Kosten und Nutzen abwägen
Innerhalb Ihres Budgets kann die Wahl eines effizienteren Modells zu einer etwas höheren Anfangsinvestition führen, aber die langfristigen {0}Stromeinsparungen werden beträchtlich sein.
Durch diese sorgfältigen Überlegungen können Sie den am besten geeigneten Transformator finden, der ihn zu einem zuverlässigen und stabilen Eckpfeiler Ihres Systems macht.
Die Wahl des richtigen Transformators für Ihr Stromsystem ist wie die Wahl eines zuverlässigen Partners für Ihre Reise. Die richtige Wahl gewährleistet nicht nur die aktuelle Stabilität, sondern bestimmt auch die zukünftige Laufruhe. Wenn Sie die Lastanforderungen und die zukünftige Entwicklung umfassend berücksichtigen und die Bedeutung von kVA verstehen, können Sie sicher den am besten geeigneten Transformator auswählen. Es schützt Ihr Stromsystem stillschweigend und bietet eine stabile und zuverlässige Stromversorgung für alle Geräte. Bei weiteren Fragen können Sie sich gerne an uns wenden.
