Der Air Core Reactor ist eine Art harmonischer Filter. Bei mittleren und hohen Spannungsniveaus werden harmonische Filter im Allgemeinen ausgelegt, angegeben und unter Verwendung von Eisenkernreaktoren oder Luftkernreaktoren hergestellt. Unter normalen Umständen muss die Spannung des Übertragungs- und Verteilungssystems in einem strengen Bereich gehalten werden. Aufgrund der kapazitiven Eigenschaften des Leistungsnetzes steigt die Spannung während des Betriebs jedoch. Daher ist der Luftkernreaktor nützlich.
Dieser Beitrag enthält nützliche Informationen über den Air Core Reactor und verschiedene Wartungsvorschläge. Ich hoffe, Sie können eine perfekte Erfahrung im späteren Nutzungsprozess haben. Graben Sie jetzt in den Beitrag!
1.Was ist der Reaktor?
2.Was sind die Hauptparameter für Reaktoren?
3.Was ist der Luftkernreaktor?
4.Was sind die Anwendungen für den Air Core -Reaktor?
5.Was sind die wichtigsten Vorteile des Air Core -Reaktors?
6.Was sind die Nachteile des Luftkernreaktors?
7.Was sind die Konstruktionen des Luftkernreaktors?
8.Was sind die Arten des Luftkernreaktors?
9.Was sind die Arbeitsbedingungen des Luftkernreaktors?
10.Was sind das Zubehör für den Air Core -Reaktor?
11.Was sind die Vorgänge vor der Verwendung des Luftkernreaktors?
12.Was sind die Wartungstipps für den Air Core -Reaktor?
Was ist der Reaktor-Sourcing: LTEC
Ein Reaktor ist eine passive zwei-terminale elektrische Komponente. Es wird auch als Linienreaktor oder Choke bezeichnet. Wenn der Strom durch sie fließt, speichert sie elektrische Energie in einem Magnetfeld, wodurch Änderungen des Stroms blockiert, vor Spannungsspitzen und -transienten, Stabilisierungsspannungen und Schutz elektrischer Geräte geschützt werden.
Zu den Hauptparametern, die die Leistung und Anwendung von Reaktoren bestimmen, gehören:
Induktivität (l)
Induktivität (l) -Sourced: ElectricalTechnology
Die Induktivität stellt die Fähigkeit des Reaktors dar, Veränderungen des Stroms zu widerstehen, normalerweise in Henry (H). Sein Wert variiert im Allgemeinen von Mikrohenry (µH) bis Millihenry (MH). Industriereaktoren sind sogar in Henry. Der Induktivitätswert des Reaktors hängt im Allgemeinen von der Anzahl von Kurven, Kernmaterial und Geometrie ab.
Bewertungsstrom (i)
Bewertet aktuell (i) -Sourced: kebamerica
Der Nennstrom bezieht sich auf den maximalen kontinuierlichen Strom, den der Reaktor ohne Überhitzung standhalten kann. Es umfasst hauptsächlich den Spitzen-/Überspannungsstrom, dh den maximalen kurzfristigen Strom vor der Sättigung oder Schädigung.

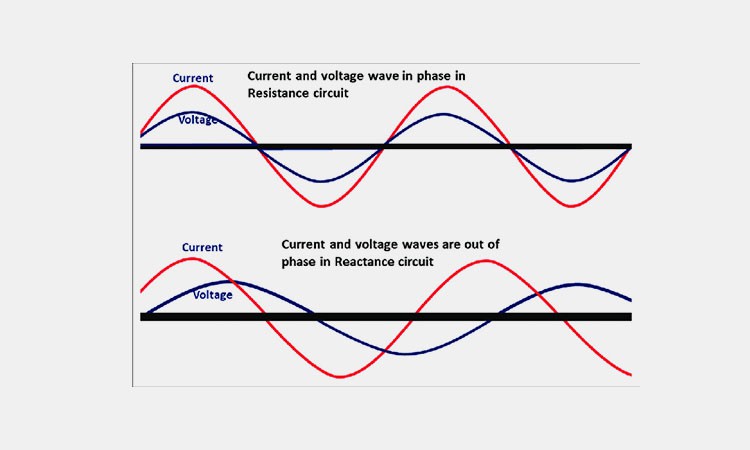

Gleichstromresistenz (DCR)
DC Resistenz (DCR) -Sourced: ResearchGate
Der DC -Widerstand bezieht sich auf den inhärenten Widerstand der Reaktorwicklung, normalerweise in Ohm (ω). Es ist anfällig für Stromverlust (I²R -Verlust) und Erwärmung des Geräts.
Sättigungsstrom
Sättigungsstromquellen: Sstatic
Der Sättigungsstrom bezieht sich auf den aktuellen Niveau, wenn das Kernmaterial die Sättigung erreicht. Es verursacht einen starken Abfall der Induktivität. Die Schlüsselrolle besteht darin, den Verlust induktiver Merkmale in hohen Stromanwendungen zu vermeiden.
Qualitätsfaktor (q)
Qualitätsfaktor (Q) -Sourced: Allelcoelec
Der Qualitätsfaktor ist das Verhältnis der induktiven Reaktanz zum Widerstand (R) bei einer bestimmten Frequenz. Je höher der Qualitätsfaktorwert, desto niedriger der Energieverlust.
Selbstresonante Frequenz (SRF)
Selbst-Resonante Frequenz (SRF) -Sourced: allesrf
Die selbstresonante Frequenz bezieht sich auf die Frequenz, bei der die Induktivität des Reaktors mit seiner parasitären Kapazität schwingt. Wenn der Strom die Selbstresonanzfrequenz überschreitet, verhält sich der Reaktor wie ein Kondensator.
Kernmaterial
Kernmaterialien: ResearchGate
Das Kernmaterial des Reaktors kann in Luftkern, Ferritkern, Eisenpulverkern und laminiertes Siliziumstahl unterteilt werden. Der Luftkern bezieht sich auf keinen Kern (niedrige Induktivität, keine Sättigung, verwendet für Hochfrequenzanwendungen). Der Ferritkern bezieht sich auf eine hohe Permeabilität, die für Hochfrequenzinduktoren geeignet ist. Eisenpulverkern wird im Allgemeinen für Leistungsinduktoren mit mittlerer Sättigung verwendet. Laminiertes Siliziumstahl wird im Allgemeinen für Niederfrequenz-Leistungsreaktoren (z. B. Linienreaktoren) verwendet.
Temperaturanstieg und thermische Eigenschaften
Der Temperaturanstieg und die thermischen Eigenschaften beziehen sich auf die maximale Betriebstemperatur. Es ist hauptsächlich durch die Isolierung und die Kernmaterialien begrenzt. Der Wärmewiderstand (Grad /W) bezieht sich auf die Geschwindigkeit der Wärmeableitung.
Isolierung und Spannung
Isolierung und Spannungsbewertung: Sstatic
Die Spannung ist die maximale Spannung, die der Reaktor standhalten kann. Die Isolationsklasse bestimmt den thermischen Widerstand des Geräts (z. B. Klasse B, F, H).
Frequenzbereich
Der Frequenzbereich bezieht sich auf die Betriebsfrequenz des Geräts. Reaktoren funktionieren bei niedrigen und hohen Frequenzen unterschiedlich.
LuftkernreaktorenAuch als Luftkerninduktoren bekannt, sind eine induktive Komponente. Sie haben keinen magnetischen Kern und verlassen sich ausschließlich auf die Selbstinduktivität der Spulenwicklungen in freier Luft (und manchmal eine nichtmagnetische Stützstruktur).
Die Hauptmerkmale von Luftkernreaktoren sind:
Kein magnetischer Kern
Keine magnetischen Kernquelle: Wikimedia
Im Gegensatz zu Eisenkernreaktoren verwenden Luftkernreaktoren in ihrer Konstruktion keine magnetischen Materialien. Sie verwenden im Allgemeinen Luft- oder nichtmagnetische Materialien wie Kunststoff, Keramik oder Glasfaser für die strukturelle Unterstützung.
Lineare Induktivität
Das kernlose Design ermöglicht es der Induktivität, auch bei hohen Strömungen stabil zu bleiben. Dieses Design ist ideal für Anwendungen mit hoher Strom oder Hochfrequenz.
Niedrige Verluste bei hohen Frequenzen
Der Mangel an Kernverlusten ist ideal für HF- und Hochfrequenzschaltungen.
Niedrige Induktivitätswerte
Niedrige Induktivitätswerte gesäuert: AllaboutCircs
Luftkernreaktoren bieten im Allgemeinen niedrigere Induktivitätswerte als Eisenkernreaktoren. Es erfordert jedoch mehr Kurven oder größere Spulen, um vergleichbare Induktivitätswerte mit Eisenkernreaktoren zu erreichen.
Keine Hysterese- oder Wirbelstromverluste
Keine Hysterese- oder Wirbelstromverlustquellen: motioncontroltips
Da es kein ferromagnetisches Material gibt, haben Luftkernreaktoren sehr geringe Verluste, was die Effizienz bei Hochfrequenzanwendungen verbessert.
Hohe Selbstresonanzfrequenz (SRF)
Aufgrund der niedrigen parasitären Kapazität können Luftkernreaktoren in einem sehr hohen Frequenzbereich ausführen.
Aus funktionaler Sicht lautet der Anwendungsbereich des Aire -Kernreaktors:
Strombegrenzung
Aktuelle Limiting-Sourcing: NextPCB
Der Air -Core -Reaktor kann in Reihe an Übertragungsleitungen oder Feeder für die Strombegrenzung und den Schaltungsschutz angeschlossen werden. Im Falle eines Kurzschlusss oder eines Fehlers im System kann es das gesamte System schützen.
Neutraler Punkt Erdung
Neutraler Punkt Erdungsquellen: Zandz
Der Luftkernreaktor kann zur neutralen Punktgröße von Dreiphasen-Leistungsgittern verwendet werden. Es kann den Strom einschränken, wenn ein Fehler zwischen der Phasenlinie und der Bodenlinie auftritt.
Harmonische Filterung
Harmonische Filterungsquellen: ScienceDirect
Wenn große Induktionsmotoren laufen, ist das Stromnetz anfällig für Verzerrungen und Harmonische. Luftkernreaktoren können Harmonische filtern oder beseitigen, Systemfehler reduzieren, Verluste reduzieren und die Effizienz der Systemleistung verbessern.
Aus der Anwendungsindustrie und des Systems können Air Core -Reaktoren verwendet werden für:
HF -Schaltungen und Antennensysteme
RF-Schaltungen und Antennensysteme übersät: Toyon
Luftkernreaktoren werden zum Stimmen von Schaltkreisen, Filtern und Impedanzanpassungen verwendet (aufgrund einer hohen Selbstresonanzfrequenz).
Hochfrequenzleistungelektronik
Hochfrequenzleistung Elektronikquelle: NWL
Luftkernreaktoren können in Hochfrequenzleistungselektronik für die Schaltungsversorgungen (SMPs), Resonanzwandler und Tesla-Spulen verwendet werden.

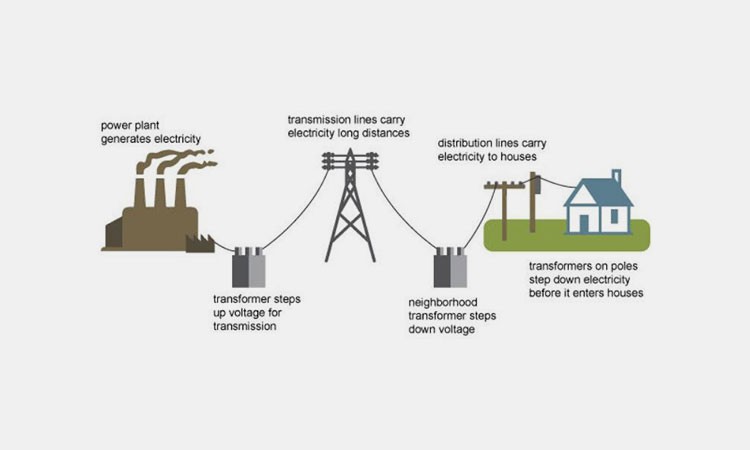

Stromversorgungssysteme
Stromversorgungssysteme: ResearchGate
Luftkernreaktoren können in Stromversorgungssystemen verwendet werden, um Fehlerströme zu begrenzen und Harmonische zu filtern.
Medizinische und wissenschaftliche Ausrüstung
Medizinische und wissenschaftliche AusrüstungSourced: SanmedicalSupply
Es kann auch in MRT -Maschinen, Induktionsheizungen und Hochspannungsexperimenten verwendet werden.
Audio- und Signalverarbeitung
Der Air-Core-Reaktor kann auch in High-End-Audio-Crossover-Systemen verwendet werden, die für die Audio- und Signalverarbeitung geeignet sind.
Was sind die wichtigsten Vorteile von Air Core Reactor-Sourcing: ADP
Der Air Core Reactor ist eine sehr kostengünstige Lösung für die Kompensation der Stromversorgung bei Stromübertragungs- und Verteilungssystemen. Zu den Hauptvorteilen gehören:
Hohe Stärke
Der Luftkernreaktor kann hohe Kurzschlussströme und hohe mechanische Festigkeit standhalten. Und geringes Geräusch, geeignet für rauschempfindliche Anwendungen.
Anforderungen an die Wartung
Der Air Core Reactor hat einen geringen Wartungsanforderungen. Das Gerät ist kompakt und für die Installation in kompakten Bereichen geeignet. Nach der Vorbehandlung von Oberflächen kann es UV und Verschmutzung widerstehen. Niedrige Wartungsanforderungen und umweltfreundlicher.
Wirtschaftlich und effizient
Der Air -Core -Reaktor wird in Systemspannungen von bis zu 500 kV installiert und kann direkt mit dem Umspannwerkbus, dem Ende der Getriebelinie oder dem Ende der Getriebeleitung angeschlossen werden
Die tertiäre Wicklung eines großen Krafttransformators. Diese Methode ist wirtschaftlicher und effizienter.
Hohe Qualität und Zuverlässigkeit
Air Core Reactor verwendet im Allgemeinen erstklassige Materialien und Produktionsprozesse, um die hohe Qualität und Zuverlässigkeit der Geräte zu gewährleisten. Der Temperaturanstieg und das dielektrische Design sind konservativer und erweitern dadurch die Lebensdauer der Ausrüstung.
Zu den Hauptnachteilen von Luftkernreaktoren gehören:
Niedrige Induktivität pro Einheitgröße
Niedrige Induktivität pro Größe der Einheit: Beispiele
Im Vergleich zu Eisenkernreaktoren weisen Luftkernreaktoren eine geringere Induktivität pro Einheitsgröße auf. Wenn die Induktivität mit dem Eiskern übereinstimmt, ist eine größere Spule erforderlich.
Hohe elektromagnetische Interferenz (EMI)
Hohe elektromagnetische Interferenz (EMI) -Sourced: Emheater
Wenn der Luftkernreaktor ein ungeschütztes Design annimmt, kann er mehr Rauschen ausstrahlen.
Hohe mechanische Zerbrechlichkeit
Aufgrund der Hohlstruktur erfordern Luftkernreaktoren normalerweise strukturelle Unterstützung (z. B. Epoxidharz, Keramik -Skelett).
Was sind die Konstruktionen von Air Core Reactor-Sourcing: Hilkar

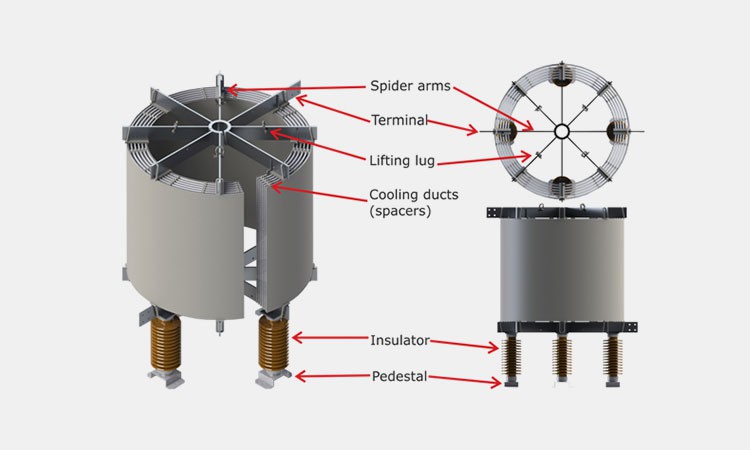

Luftcore-Reaktoren verwenden im Allgemeinen eine Glasfaserverkapselungsstruktur. Seine Wicklungen bestehen aus mehreren isolierten Aluminiumleitern, die in Epoxidharz-imprägnierten Glasfasern mechanisch fixiert sind, um einen Zylinder oder mehrere Zylinderhalterungen zu bilden.
Jeder Zylinder wird durch vertikale Glasfaser -Abstandshalter getrennt, um einen Kühlkanal zu bilden. Dieses strukturelle Design kann den Installations -Fußabdruck verringern.
Es gibt viele Arten von Air-Core-Reaktoren, hauptsächlich einschließlich der folgenden:
Shunt -Reaktoren
Shunt Reactors-Sourcing: Studieelektrisch
Shunt-Air-Core-Reaktoren sind Geräte, die speziell verwendet werden, um gängige Übertragungsleitungen oder Kabel auszugleichen. Unter niedrigen Lastbedingungen ermöglichen sie eine aktivere Stromergie, um durch das System zu fließen und den durch die Übertragungsleitungskapazität verursachten Spannungsanstieg zu verringern, wodurch die Korona -Verluste verringert werden.
Statische VAR -Kompensationsreaktoren
Statische VAR-Kompensationsreaktoren überquert: EPRLAB
Statische VAR -Kompensationsreaktoren sind im Allgemeinen für große Motoren oder andere Industriegeräte mit variablen Lasten geeignet. Es wird hauptsächlich verwendet, um die dynamische Spannungsstabilität des Stromversorgungssystems bereitzustellen. Zu den typischen Anwendungsbranchen gehören Stahlmühlen, Kräne, Induktionskocher, Papierfabrik, Bergbauunternehmen usw.
Dämpfungsreaktoren
Dämpfungsreaktoren ausgebildet: Tee-Gruppe
Dämpfungsreaktoren bestehen hauptsächlich aus einer oder mehreren Kondensatoren in Reihe. Es kann den während des Systembetriebs erzeugten Überspannungsstroms einschränken und eine bestimmte Impedanz bereitstellen, damit das System den Nennstrom sowie den Hochfrequenzentladungsstrom der Kondensatorbank und den Fehlerstrom beim Kurzschluss der Schaltung standhalten kann.
Entladungsreaktoren
Entladungsreaktoren sind eine Art von Reaktor in einem Serienkompensationssystem. Es ist in der Regel in Reihe mit der Kondensatorbank in der Übertragungslinie verbunden. Die Hauptfunktion besteht darin, die Spannungsregulation zu verbessern, die Systemstabilität zu verbessern, die Übertragungsleitungskapazität zu erhöhen, den Stromverlust zu senken und Kosten zu sparen.
Reaktor der Bogenofenserie
Reaktor-Sourcing der Bogenofen-Ofen-Serie: Arya-transfo
Der Reaktor der Bogenofenserie kann die erforderliche Leistungsfaktorkorrektur für das System vornehmen und den extrem instabilen Bogenofenofenstrom und die Spannung einschränken.
Doppelstrombeschränkungsreaktor
Doppelstromlimitierende Reaktorquelle: Studieelektrisch
Der doppelstrombeschränkende Reaktor kann bei einem Systemversagen und einer geringen Reaktanz bei normalem System eine hohe Reaktanz erzeugen, die immer die Isolierung des Systems aufrechterhalten kann.
Split-Phase-Shunt-Reaktor
Der Split-Phase-Shunt-Reaktor übernimmt hauptsächlich Split-Phasen-Design, wodurch das System eine ausreichende Empfindlichkeit zur Erkennung von Schaltwechselstörungen ermöglichen kann.
Was sind die Arbeitsbedingungen von Air Core Reactor-Sourcing: Squarespace
Die Umgebungsbedingungen, unter denen der Air-Core-Reaktor verwendet werden kann, sind wie folgt:
- Nutzungsort Der Klimaanlagenreaktor kann sowohl im Freien als auch im Innenbereich verwendet werden.
- Umgebungstemperatur Der Betriebstemperaturbereich des Klimaanlagenreaktors stammt von -40 bis 45 Grad und kann normal und stabil funktionieren.
- Höhe Der Air-Core-Reaktor muss normalerweise in einer Höhe unter 1 km verwendet werden.
- Maximale Windgeschwindigkeit Die maximale Windgeschwindigkeit in der Air-Core-Reaktorumgebung überschreitet 35 m/Sekunde nicht.
- Relative Luftfeuchtigkeit Die vom Induktor verwendete relative Luftfeuchtigkeitsumgebung ist weniger oder gleich 90%.
- Seismische Leistung unter normalen Umständen ist die seismische Leistung des Reaktors {{0}}. 3G horizontal und 0,15G vertikal.
- Vorsichtsmaßnahmen bei der Verwendung von Innenräumen achten Sie auf die Belüftung und Wärmeabgabe des Klimaanlagenreaktors. Und der Installationsort muss sauber sein, ohne schädliche Gase, Dampf, leitfähige Gase und Sprengstaub usw.
Zu den optionalen Zubehör für Klimaanlage gehören:
Ringringe
Bewertungsringe ausgestattet: CoronaringFactory
Wenn Sie sichtbare Korona beseitigen müssen, kann Ihr Air-Core-Reaktor mit einigen Bewertungsringen aus Aluminiumrohre ausgestattet werden.
Vogelsichere Zäune
Wenn Air-Core-Reaktoren im Freien verwendet werden, können Sie einige vogelsichere Zäune auswählen. Es besteht hauptsächlich aus glasfaserverstärktem Kunststoffnetz, das gegen hohe Temperaturen und UV -Strahlen widerstandsfähig ist. Das Netz haben quadratische Öffnungen, um zu verhindern, dass Vögel den Air-Core-Reaktor nachteilig beeinflussen.
Isolatoren
INSULATORENSURZEN: KVCABLE
Sie können einige hochwertige Isolatoren auswählen, um den Air-Core-Reaktor die erforderliche Unterstützung zu bieten.
Base
Die mit dem Air-Core-Reaktor ausgestattete Basis kann den Magnetspalt und den elektrischen Spalt des Reaktors aufrechterhalten, wodurch der induktive Verlust minimiert wird.
Gehäuse
Nach den Nutzungsanforderungen des Kunden können wir Ihnen die Hülle des Reaktors zur Verfügung stellen.
Bevor Sie den Air-Core-Reaktor verwenden, müssen Sie die folgenden Vorgänge befolgen:
Überprüfen Sie vor dem Einschalten
Um sicherzustellen, dass der Versorgungsreaktor normalerweise und stabil arbeiten kann. Sie müssen eine gründliche Inspektion durchführen, bevor das Gerät eingeschaltet wird, einschließlich:
- Überprüfen Sie, ob alle Elektrogeräte ordnungsgemäß verbunden sind
- Überprüfen Sie alle Erdungsverbindungen und ob die Schale verbunden ist
- Überprüfen Sie, ob in der Spule Fremdkörper vorhanden sind, die die Belüftung behindern können
- Überprüfen Sie, ob der Air-Core-Reaktor fest festgelegt ist und ob es locker ist
- Überprüfen Sie, ob die Lücke zwischen den Live -Teilen und den Kabel Erdungsteilen den angegebenen Standards entspricht
- Überprüfen Sie, ob die Hülle des Reaktors Schäden hat.
Inbetriebnahme
Inbetriebnahme von Tests: ECMAG
Bevor Sie den Reaktor offiziell verwenden, müssen Sie einen gründlichen Inbetriebnahmetest durchführen. Dies erfordert, dass Sie eine stabile Stromversorgung vor Ort haben. Der Test umfasst die Messung des DC -Widerstands, die Leistungsfrequenzinduktivität oder die Impedanzmessung. Vergleichen Sie diese tatsächlichen Daten mit den herkömmlichen Testberichtwerten, um die Genauigkeit der Geräte zu steuern.
Was sind die Wartungstipps für Air Core Reactor-Sourcing: Squarespace
Klimaanlagenreaktoren erfordern keine Wartung unter normalen Betriebsbedingungen, aber regelmäßige Wartung und Inspektion können den Zustand des Reaktors besser stabilisieren. In extremen Umgebungen können Sie die folgenden Maßnahmen ergreifen, um den sicheren und stabilen Betrieb des Reaktors zu gewährleisten, einschließlich:
- Überprüfen Sie, ob die Isolationsschicht, der Lack oder die Farbe der Ausrüstung verrostet, korrodiert oder gealtert ist.
- Reinigen und trocknen Sie den Standort regelmäßig und reinigen Sie den Staub oder die Anhänge der Ausrüstung einmal im Jahr.
- Achten Sie auf Schmutzakkumulation auf den Isolator und die Stützstruktur und Hindernisse, die die Kühlrohre blockieren;
- Elektrische Verbindungen sind locker oder korrodiert. Ob die Isolierfläche Anzeichen von Überhitzung oder Spannungsleckage zeigt.
Da das Stromverteilungssystem in der modernen Gesellschaft sich allmählich entwickelt und reift, werden die Anforderungen an Sicherheit, Stabilität und Effizienz immer höher. Luftcore-Reaktoren können die Übertragungsspannung gut steuern, die Systemeffizienz verbessern und Verluste reduzieren. LTEC ist auch ein professioneller Air-Core-Reaktordesigner, Hersteller und Exporteur. Wenn Sie mehr Fragen oder Hilfe zu dieser Art von Ausrüstung haben, können Sie uns gerne konsultieren.
